Установка пакета в ArduinoIDE

1. Установите Arduino IDE.
2. Откройте меню Файл -> Параметры.

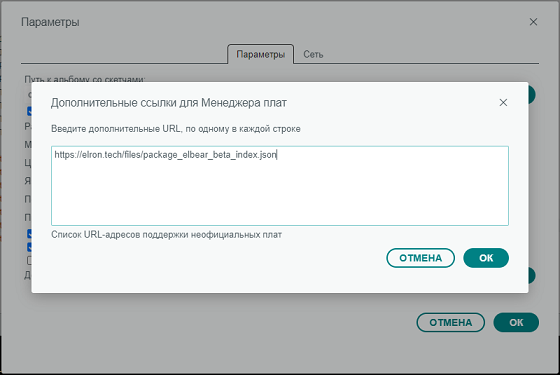

3. Вставьте данную ссылку в поле "Дополнительные ссылки для Менеджера плат":
   https://elron.tech/files/package_elbear_beta_index.json

4. Откройте меню Инструменты -> Плата -> Менеджер плат....
5. В поиске найдите пакет MIK32 Boards (Arduino BSP by Elron), выберите нужную версию пакета и нажмите кнопку Установить.

6. Процесс установки может занять некоторое время. Результаты установки отобразятся в поле Вывод, а так же во всплывающих уведомлениях.


Запись начального загрузчика через ArduinoIDE

Для загрузки скетчей по USB в ArduinoIDE необходимо, чтобы на плате был специальный начальный загрузчик (elbear_fw_bootloader для плат ELBEAR). Если он уже есть на плате, можно сразу переходить к работе. Если загрузчика еще нет или необходимо обновить его на плате, ниже описан процесс загрузки. Актуальная версия начального загрузчика входит в состав пакета поддержки для всех плат, отдельно скачивать его не нужно.

Платы ELBEAR ACE-UNO ревизии 1.1.0, ELBEAR ACE-NANO, ELSOMIK готовы к использованию в ArduinoIDE из коробки, так как поставляются с предварительно записанным начальным загрузчиком.

Для записи начального загрузчика:

1. Подключите плату к ПК по интерфейсу JTAG.
   Для подключения плат ELBEAR, ELSOMIK потребуется программатор ELJTAG.
   Для подключения платы START-MIK32 необходимо перевести переключатель режима программатора в положение JTAG и подключить плату к ПК через USB разъем.
2. В ArduinoIDE выберите программатор: Инструменты -> Программатор -> mik32 uploader.

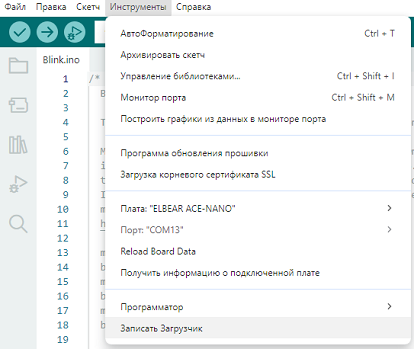

3. Для записи начального загрузчика выберите Инструменты -> Записать Загрузчик.

4. При возникновении проблем с загрузкой ознакомьтесь с разделом Настройка программатора в инструкции по первому запуску платы ELBEAR ACE-UNO или с документацией по запуску платы START-MIK32.
   Теперь можно загружать скетчи в плату по USB.

Начало работы

1. Подключите плату к ПК по USB.

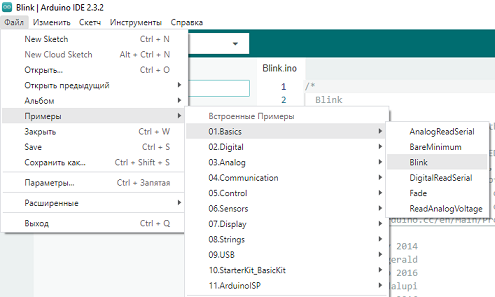

2. Откройте ArduinoIDE и загрузите необходимый скетч. Для начала работы можно воспользоваться готовыми примерами, например - Файл -> Примеры -> 01.Basics -> Blink.

3. Выберите активную плату - Инструменты -> Плата.

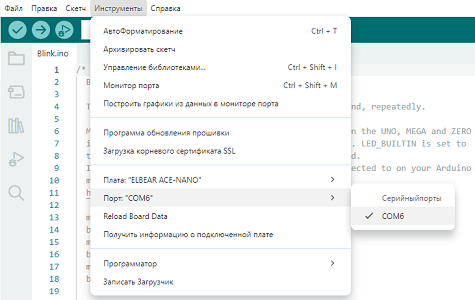

4. Выберите используемый COM порт - Инструменты -> Порт.

   Выбранные плата и порт в ArduinoIDE должны отображаться следующим образом:

5. Проверьте скетч, нажав соответствующую кнопку.

6. Загрузите полученную прошивку на плату.

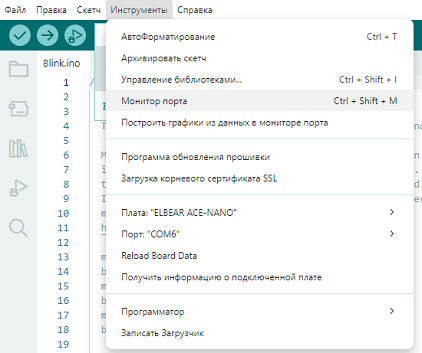

7. При необходимости можно открыть терминал и получать сообщения от платы по интерфейсу Serial. Для этого добавьте в скетч работу с интерфейсом и после загрузки прошивки выберите Инструменты -> Монитор порта.
