- обновлен elbear_fw_bootloader - добавлена проверка контрольной суммы каждой строки hex файла.
- в модуль работы с АЦП добавлена функция analogReadResolution(). Функция analogRead() теперь возвращает усредненное по 10 измерениям значение.
- общая функция обработки прерываний перенесена в память RAM. Обработчики прерываний модулей External Interrupts и Advanced I/O (функция tone()) так же перенесены в память RAM для увеличения скорости выполнения кода.
- в пакет добавлены библиотеки EEPROM, Servo, SoftSerial, NeoPixel, MFRC522 адаптированные для работы с платой Elbear Ace-Uno.
- добавлено описание особенностей работы с пакетом
2024-10-17 08:27:39 +03:00

4.3 KiB
Raw Blame History

Установка пакета в ArduinoIDE

  1. Установите Arduino IDE.
  2. Откройте меню Файл -> Параметры.
  3. Вставьте данную ссылку в поле "Дополнительные ссылки для Менеджера плат":
    https://elron.tech/files/package_elbear_beta_index.json
    Add_board
  4. Откройте меню Инструменты -> Плата -> Менеджер плат....
  5. В поиске найдите плату Elbear Ace-Uno, выберите нужную версию и нажмите кнопку Установить.
    Install_board

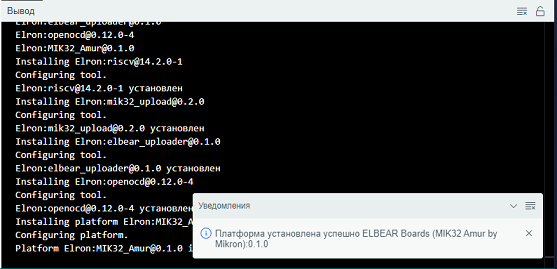

  6. Процесс установки может занять некоторое время. Результаты установки отобразятся в поле Вывод, а так же во всплывающих уведомлениях.
    Installation_process

Для загрузки скетчей по USB в ArduinoIDE необходимо, чтобы на плате Elbear Ace-Uno был специальный начальный загрузчик (elbear_fw_bootloader). Если он уже есть на плате, можно сразу переходить к работе. Если загрузчика еще нет или необходимо обновить его на плате, ниже описан процесс загрузки. Актуальная версия начального загрузчика входит в состав пакета поддержки, отдельно скачивать его не нужно.

Платы ревизии 1.1.0 готовы к использованию в ArduinoIDE из коробки, так как поставляются с предварительно записанным начальным загрузчиком.

Запись начального загрузчика через ArduinoIDE

  1. Подключите плату Elbear Ace-Uno к ПК через программатор ELJTAG.
  2. В ArduinoIDE выберите программатор: Инструменты -> Программатор -> mik32 uploader.

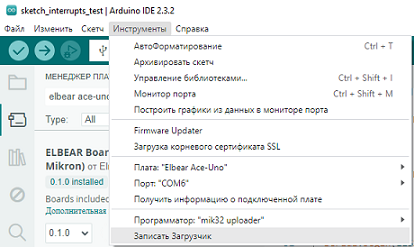

  3. Для записи начального загрузчика выберите Инструменты -> Записать Загрузчик.
    Bootloader
  4. При возникновении проблем с загрузкой ознакомьтесь с разделом Настройка программатора в инструкции по первому запуску платы ELBEAR ACE-UNO.
    Теперь можно загружать скетчи в плату по USB.

Начало работы

  1. Подключите плату к ПК по USB.
  2. Откройте ArduinoIDE и загрузите необходимый скетч. Для начала работы можно воспользоваться готовыми примерами, например - Файл -> Примеры -> 01.Basics -> Blink.
    Blink_example

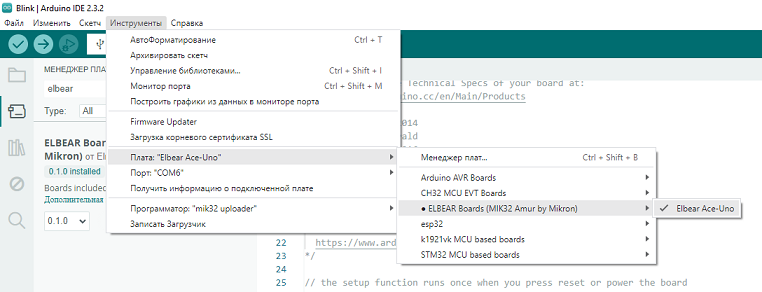

  3. Выберите активную плату - Инструменты -> Плата.
    Set_board
  4. Выберите используемый COM порт - Инструменты -> Порт.
    Set_port
    Выбранные плата и порт в ArduinoIDE должны отображаться следующим образом:
    Selected_board_port
  5. Проверьте скетч, нажав соответствующую кнопку.
    Build_project
  6. Загрузите полученную прошивку на плату.
    Flash_project

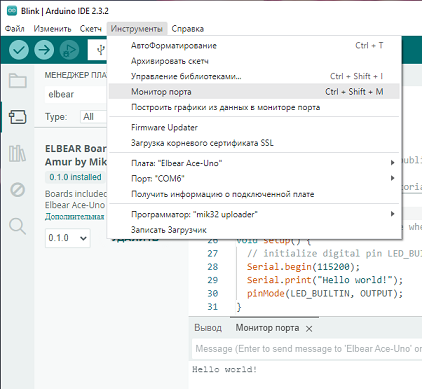

  7. При необходимости можно открыть терминал и получать сообщения от платы по интерфейсу Serial. Для этого добавьте в скетч работу с интерфейсом и после загрузки прошивки выберите Инструменты -> Монитор порта.
    Monitor
