START-MIK32

Особенности работы с платой START-MIK32 в среде программирования ArduinoIDE.

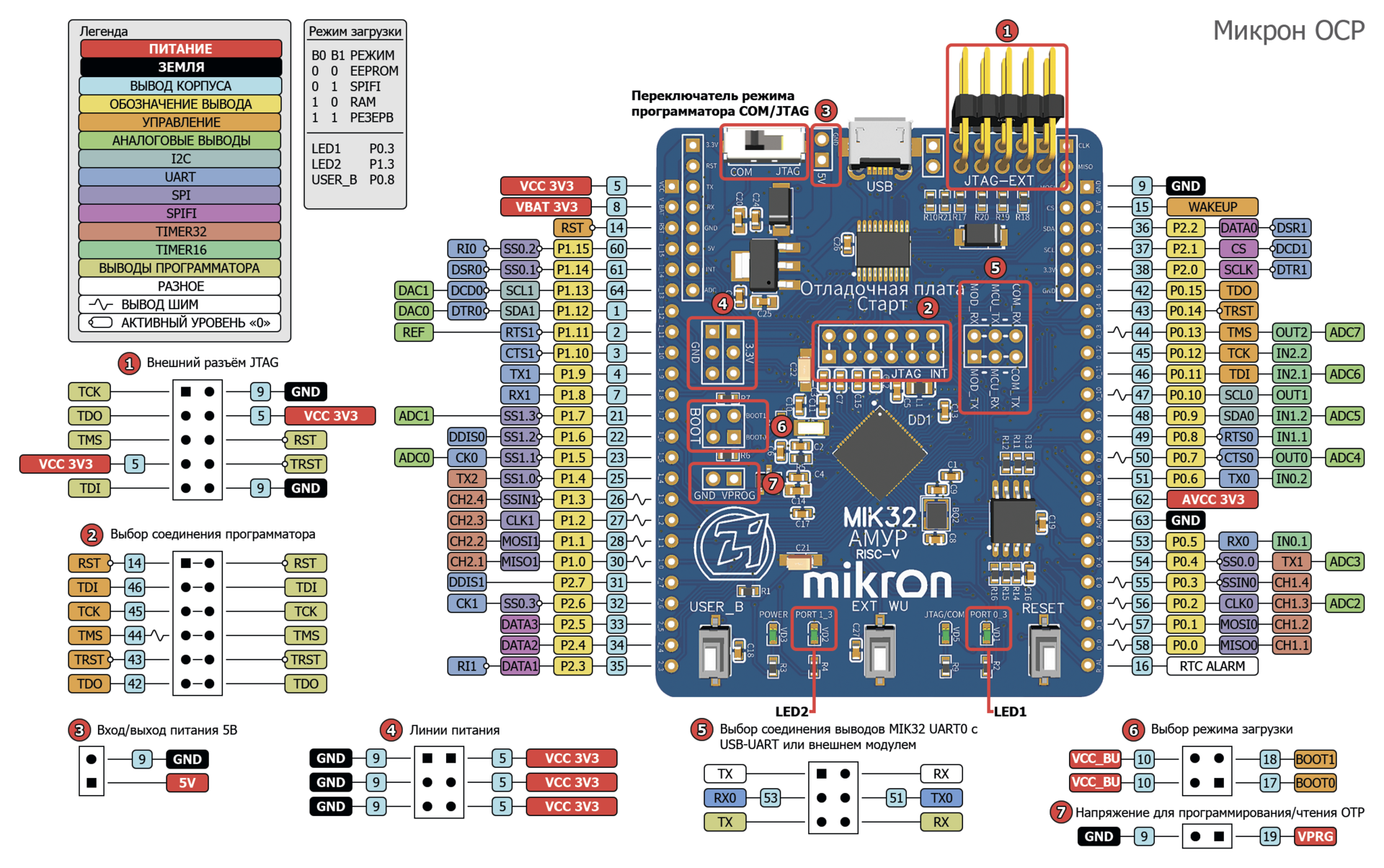

Функциональное назначение выводов

Загрузка скетчей

Для загрузки скетчей в ArduinoIDE необходимо передвинуть переключатель режима программатора на плате в положение COM. Так же необходимо установить две перемычки на разъем 5 - первой перемычкой замкнуть выводы COM_RX и MCU_TX, а второй - выводы COM_TX и MCU_RX.

Цифровые выводы

Выводы на плате START-MIK32 пронумерованы в соответствии с их принадлежностью к определенному GPIO-порту и конкретному пину внутри порта. Чтобы использовать цифровой вывод, необходимо передать в функцию номер порта и номер пина в формате P0_1, где "0" — это номер порта, а "1" — номер пина внутри порта. Например, для инициализации вывода 5 порта 2 на выход необходимо вызвать функцию pinMode(P2_5, OUTPUT).
Для использования доступны следующие выводы: P0_0 ... P0_15, P1_0 ... P1_15, P2_0 ... P2_7.
На плате есть встроенные светодиоды и кнопка. Светодиоды подключены к выводам P0_3, P1_3. Кнопка подключена к выводу Р0_8. Для удобства при работе с ними можно воспользоваться макросами LED_BUILTIN(P0_3), LED_BUILTIN1(P1_3) и BTN_BUILTIN, передавая их в качестве аргументов функции вместо номера цифрового вывода.

АЦП

На плате доступно 8 выводов, которые можно использовать в качестве каналов АЦП. Для работы с ними в функцию analogRead() необходимо передать номер канала или номер соответствующего цифрового вывода. Доступные каналы и их соответствие номерам выводов платы:

Цифровой вывод	Номер канала АЦП
P1_5	A0
P1_7	A1
P0_2	A2
P0_4	A3
P0_7	A4
P0_9	A5
P0_11	A6
P0_13	A7

ШИМ

На плате START-MIK32 в ArduinoIDE доступно 8 выводов для формирования ШИМ-сигнала. Генерация сигнала осуществляется с помощью 32-битного таймера. Выводы, подключенные к одному и тому же таймеру, выдают ШИМ-сигнал одинаковой частоты.
Доступные выводы:

Цифровой вывод	Используемый таймер
P0_0	таймер 1
P0_1	таймер 1
P0_2	таймер 1
P0_3	таймер 1
P1_0	таймер 2
P1_1	таймер 2
P1_2	таймер 2
P1_3	таймер 2

Прерывания

На плате START-MIK32 доступно 8 прерываний, настраиваемых функцией void attachInterrupt(uint8_t interruptNum, void (*userFunc)(void), int mode):

Цифровой вывод	Номер прерывания
`BTN_BUILTIN` (P0_8)	0
P1_9	1
P0_10	2
P1_15	3
P0_12	4
P0_13	5
P0_14	6
P0_15	7

Serial

Интерфейс UART0 доступен на выводах P0_5, P0_6, для работы с ним используется экземпляр класса под названием Serial.
Интерфейс UART1 доступен на выводах P1_8, P1_9, используемый экземпляр класса - Serial1.
USB-UART преобразователь, установленный на плате, поддерживает стандартные скорости UART до 57600 бод. Нестандартные скорости должны быть кратны 12*32=384, например, 240000 бод, 768000 бод.
