ELBEAR ACE-NANO

Особенности работы с платами ELBEAR ACE-NANO в среде программирования ArduinoIDE.

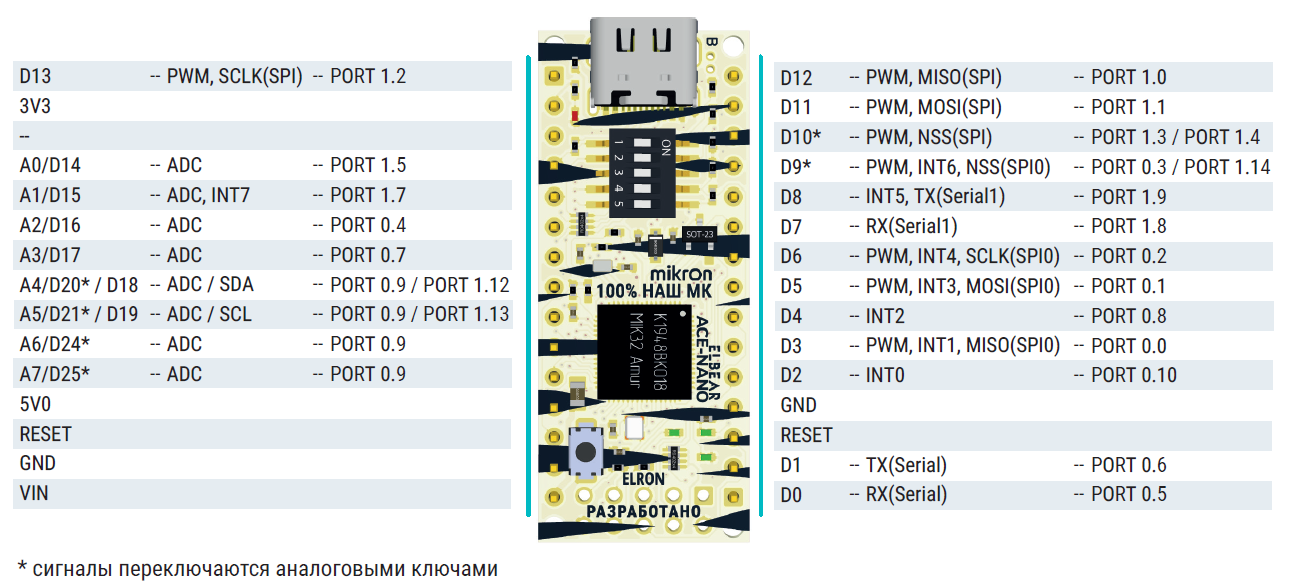

Функциональное назначение выводов

nano_pinout

Цифровые выводы

На плате ELBEAR ACE-NANO доступен встроенный светодиод. Для его использования необходимо воспользоваться макросом LED_BUILTIN, передавая его в качестве аргумента функции вместо номера цифрового вывода. Макросу соответствует номер вывода D22.

Аналоговые выводы

Аналоговые выводы на плате могут использоваться как в аналоговом, так и в цифровом режиме.
Для использования вывода в качестве аналогового необходимо перевести соответствующий DIP-переключатель, расположенный рядом с аналоговыми выводами, в положение OFF. В этом режиме внешнее напряжение, подаваемое на вывод, будет понижаться резистивным делителем перед подачей на микроконтроллер.
Для использования вывода в качестве цифрового нужно перевести переключатель в положение ON. В этом случае напряжение с вывода платы передается на микроконтроллер без изменений. Выводы А5, А6, А7 недоступны для использования в качестве цифровых выводов.
Выводы А4...А7 используют один и тот же канал АЦП, поэтому не могут использоваться одновременно.
Для аналоговых выводов режим цифрового вывода с подтяжкой к питанию(INPUT_PULLUP) не дает желаемого результата, так как на этих сигналах установлена неотключаемая подтяжка к земеле (10 кОм), а подтяжка к питанию внутри микроконтроллера осуществляется резистором 50 кОм. Для реализации такого режима на аналоговых выводах необходимо использовать внешний дополнительный резистор 1...2 кОм, подключенный к питанию.
Таблица соответствия выводов платы и номера DIP-переключателя представлена ниже. Переключатель 5 относится сразу к четырем аналоговым выводам - А4...А7.

Вывод Номер переключателя
А0 1
А1 2
А2 3
А3 4
А4 5
А5 5
А6 5
А7 5

ШИМ

На плате ELBEAR ACE-NANO доступно 8 выводов для формирования ШИМ-сигнала. Генерация сигнала осуществляется с помощью 32-битного таймера. Выводы, подключенные к одному и тому же таймеру, выдают ШИМ-сигнал одинаковой частоты.
Доступные выводы:

Цифровой вывод Используемый таймер
D3 таймер 1
D5 таймер 1
D6 таймер 1
D9 таймер 1
D10 таймер 2
D11 таймер 2
D12 таймер 2
D13 таймер 2

Цифровые выводы D9, D10 не могут быть использованы для генерации ШИМ, если одновременно активен интерфейс SPI (при использовании экземпляра SPI недоступен ШИМ на выводе D10, при использовании экземпляра SPI0 - на выводе D9). Это ограничение связано с особенностями работы микроконтроллера. Ограничение не распространяется на использование D9, D10 в качестве цифрового вывода при активном SPI.

Прерывания

На плате ELBEAR ACE-NANO доступно 8 прерываний, настраиваемых функцией void attachInterrupt(uint8_t interruptNum, void (*userFunc)(void), int mode):

Цифровой вывод Номер прерывания
D2 0
D3 1
D4 2
D5 3
D6 4
D8 5
D9 6
A1 7

При использовании аналогового вывода A1 для работы с прерываниями необходимо предварительно перевести вывод в режим цифрового. Для этого нужно перевести DIP-переключатель номер 2 в положение ON.

Serial

Интерфейс UART0 доступен на выводах D0, D1, для работы с ним используется экземпляр класса под названием Serial.
Интерфейс UART1 доступен на выводах D7, D8, используемый экземпляр класса - Serial1.

SPI

Интерфейс SPI1 доступен на выводах D11, D12, D13. Для работы с ним используется экземпляр класса под названием SPI.
Интерфейс SPI0 доступен на выводах D3, D5, D6. Используемый экземпляр класса - SPI0.

I2C

Интерфейс I2C1 доступен на выводах A4 и A5, для работы с ним используется экземпляр класса под названием Wire.

Драйверы

Для работы с платой по интерфейсу USB необходим драйвер для микросхемы CH343P, его можно скачать здесь.
Подготовка к работе по интерфейсу JTAG и инструкция по записи начального загрузчика есть здесь.
